关于分体饮水机一直打开电磁阀故障分析

文章出处：http://www.wtmpjg.cn 作者：兴邦科技技术部

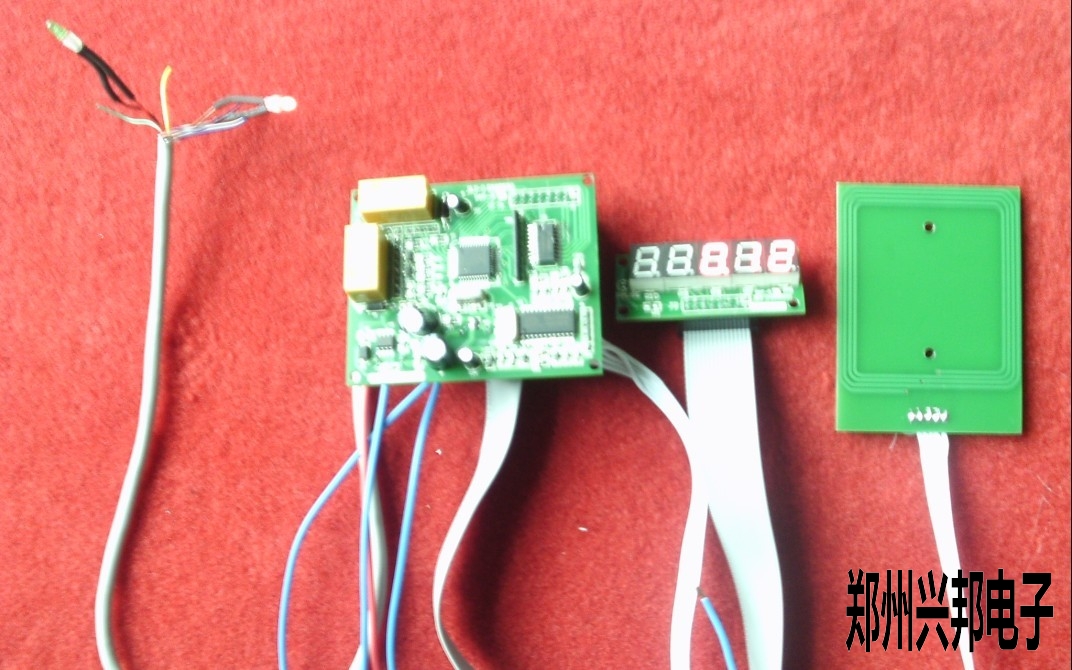

一键切换冷热水分体饮水机如下图所示：

给饮水机供电后，主板上的纵向继电器一直处于打开状态，这样会导致其所控制的电磁阀一直处于放水状态。

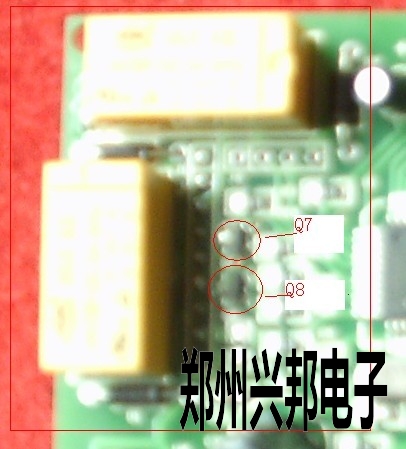

初步判断将问题故障缩小到继电器周围电路问题：（如下图所示）

用万用表测量控制纵向继电器的三极管Q8处没有短路，随之更换三极管后问题依然存在。

继电器一直打开说明有线路在一直为继电器供电，造成这种故障很有可能是电路短接造成的。接下来排查继电器供电管脚处有无问题。

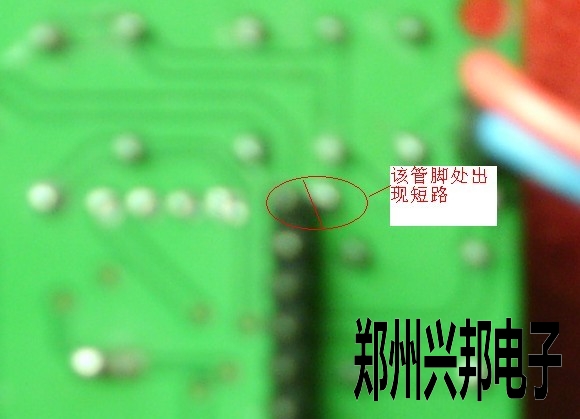

在主板背面测出二极管和指示灯管脚处电路出现短路。（如下图所示）

按照如图所示位置处的斜线用刀片将其两个管脚之间连线划断。

再次为主板供电后继电器恢复正常。
