水控机安装注意要点

文章出处：http://www.wtmpjg.cn 作者：郑州兴邦科技技术部

1、机器安装位置：

       a、控制器距离地面1.5米以上。

       b、要尽量安装在水流喷溅的位置。

2、用线标准：

      a、通讯线采用国标0.75以上双芯屏蔽线。

       b、电源线采用国标2.5的。

3、通讯线连接方式：（如下图）



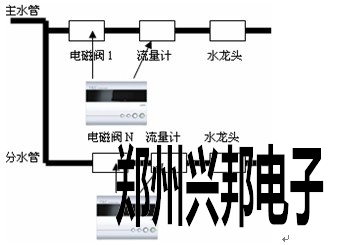

4、电磁阀流量计安装方法：

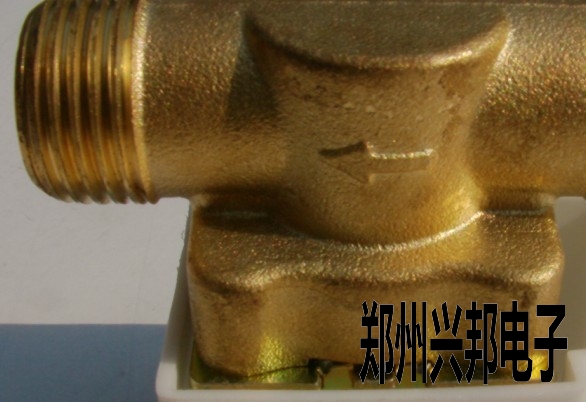

电磁阀如下图：

注意图片箭头方向是出水方向（流量计和电磁阀都在侧面，电动阀在底部）



接线方法：



红 色：12V 电源     黑 色：GND   接电源

绿 色：485+            黄 色：485-    通讯线

白 色：电磁阀        篮 色：电磁阀  （二极管加到电磁阀两端白线接二极管白端，蓝线接黑端）

棕 色：流量计电源（红）           接流量计红色

紫 色：流量计电源（黑）           接流量计黑色

浅 绿或灰色线：流量计信号线       接流量计黄色



如选用电动阀则：电动阀红色：接电源正极

                      黑线：接电源负极

                      绿色：接机器白线

                      注意：蓝线不用



注意：

1、 如您选用的是脱机的机器，绿色和黄色线请剪去约5cm，两根线之间请不要短路；

2、 如您没有选用流量计请把棕 色、紫 色、浅 绿或灰色线剪去约5cm，三根线之间请不要短路；
