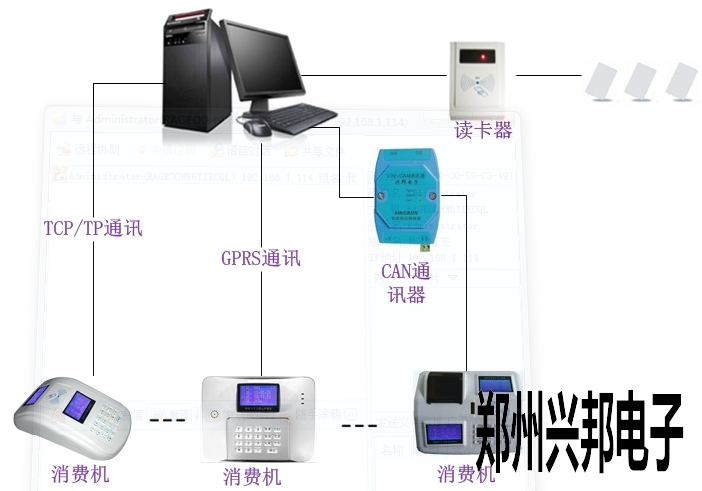

IC卡中文液晶消费机的网络布线图
文章出处：http://www.wtmpjg.cn 作者：兴邦开发部
IC卡中文液晶消费机的网络布线图
1．消费机的安装
小票打印一体机要求安装在室内台面、无强电磁干扰处。
2．电源使用注意事项
小票打印一体机必须使用12V3A电源，不可使用大电源集中供电；其它机型可使用大电源集中供电，电源总线上的第一台机器电压不高于DC15V,电源总线最末端的一台机器的电源电压不低于DC12V;大电源的的输出功率应满足以下关系：大电源的的输出功率(单位瓦)=大电源的输出电压（单位V）*1A(电流单位为A)*电源总线上的机器总台数。
3．安装布线注意事项
1）通讯线选用0.75平方毫米的双芯屏蔽线比较好
2）尽量减少接线头，非用接头不可的，接头最好采用压线或焊接。网线连接分支处不应受机械力的作用。穿在管内的网线，最好不要有接头(方便日后维护)，必要时尽可能将接线头放在接线线盒内。
3）所有双芯屏蔽线的接头处屏蔽网最好连接在一起（屏蔽效果好），屏蔽网最好不要和里面的双芯线碰在一起 ，以免影响通讯效果；屏蔽线接头处、屏蔽线裸露处，必须用电工胶带或者其他工具将其包好，以使和墙壁等形成良好绝缘。
4）数据通信线、交流电源线、直流电源线严禁穿在同一管内。如要平行布线时，相隔距离要在50 公分以上，另外通讯线不要从大功率用电器附近经过，以免影响通讯效果和卡机使用。
5）如在室外走线，可以用线管或其他材料妥善保护，防止通讯线受到破坏影响使用。
6）通讯线和设备连接处要保持松弛，以免线路与设备接口处过紧造成接头脱落或松动，影响数据传输。
7）线路和设备安装完成后，要先做线路接通实验，确认无故障后，方可进行设备安装、调试。
