中文液晶ＴＣＰ通讯之ＴＣＰ模块配置方法

文章出处：http://www.wtmpjg.cn 作者：兴邦开发部

TCP模块配置方法

　　中文液晶售饭机ｔｃｐ通讯具有布线简单方便，快捷，更换简单，通信质量高，速度快的众多优点。下面介绍的是售饭机第一次使用怎么配置的问题。

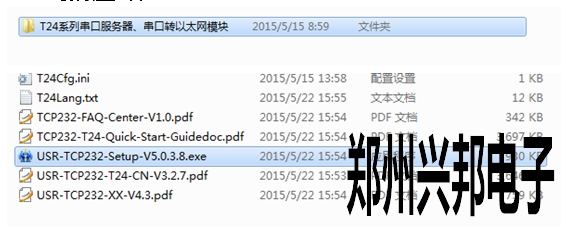

中文液晶售饭机TCP模块配置工具

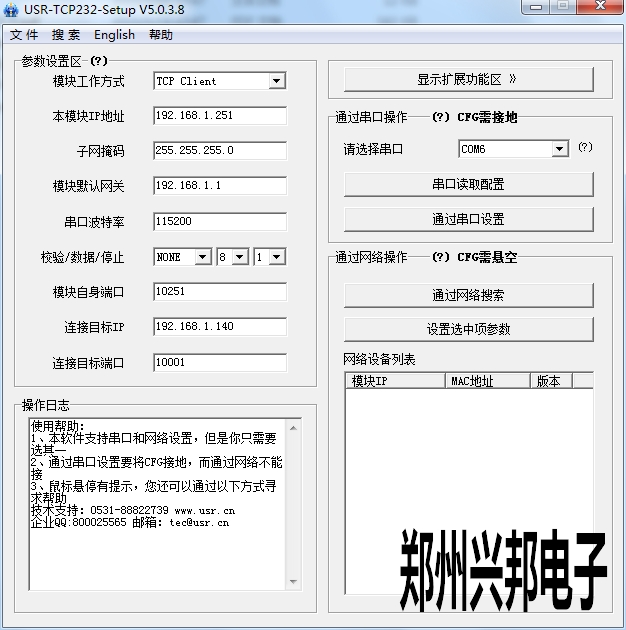

　　打开后双击上图中USR-TCP232-Setup-V5.0.3.8.exe文件，结果如下图所示

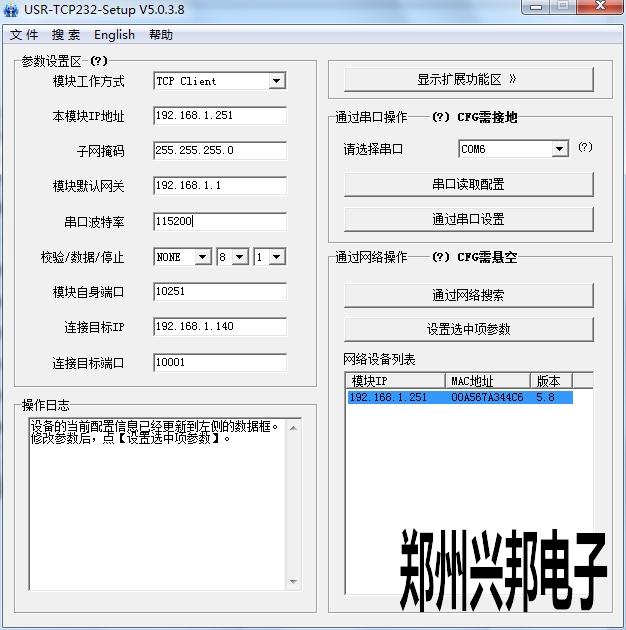

　　点击通过网络搜索，会搜索到模块如下图所示：



　　单击蓝色位置出现模块默认配置，下面介绍模块内容配置。

　　使用所需配置的地方如下：

　　1、模块工作方式选用TCP Client

　　2、本模块IP地址配置成192.168.······，根据客户需要设置网段，需要注意的是所写IP不能重复，也不能与路由器下其他电脑所用IP重复。

　　3、模块默认网关192.168.第二步所设网段.1

　　4、串口波特率115200，根据机器设置的波特率配置

　　5、模块自身端口取所填本地ip地址的最后一空的数字，比如所填ＩＰ为192.168.1.251那么该端口就是10251。

　　6、连接目标IP为所用电脑

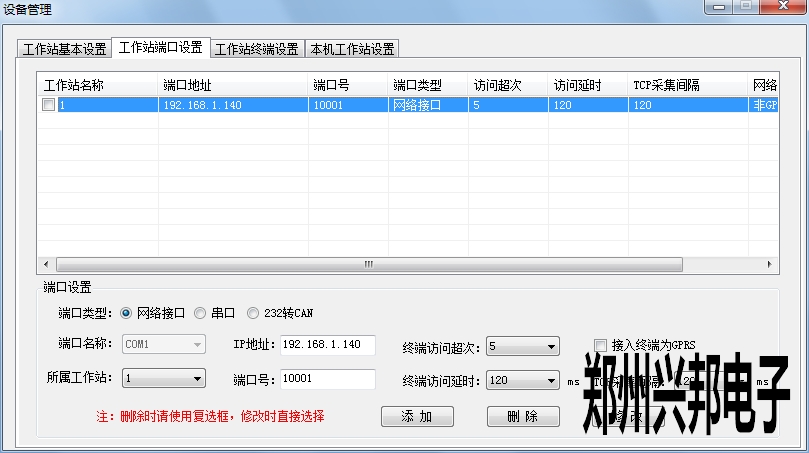

　　7、连接目标端口要与软件所设端口号一致



８.点设置选中参数保存。
